UA16 — Modelo de Entidades e Relacionamentos (MER)

O MER é a especificação lógica e implementável do banco de dados. Enquanto o DER é conceitual (independe de tecnologia), o MER detalha tabelas, colunas, tipos de dados e constraints prontos para ser implementados em SQL.

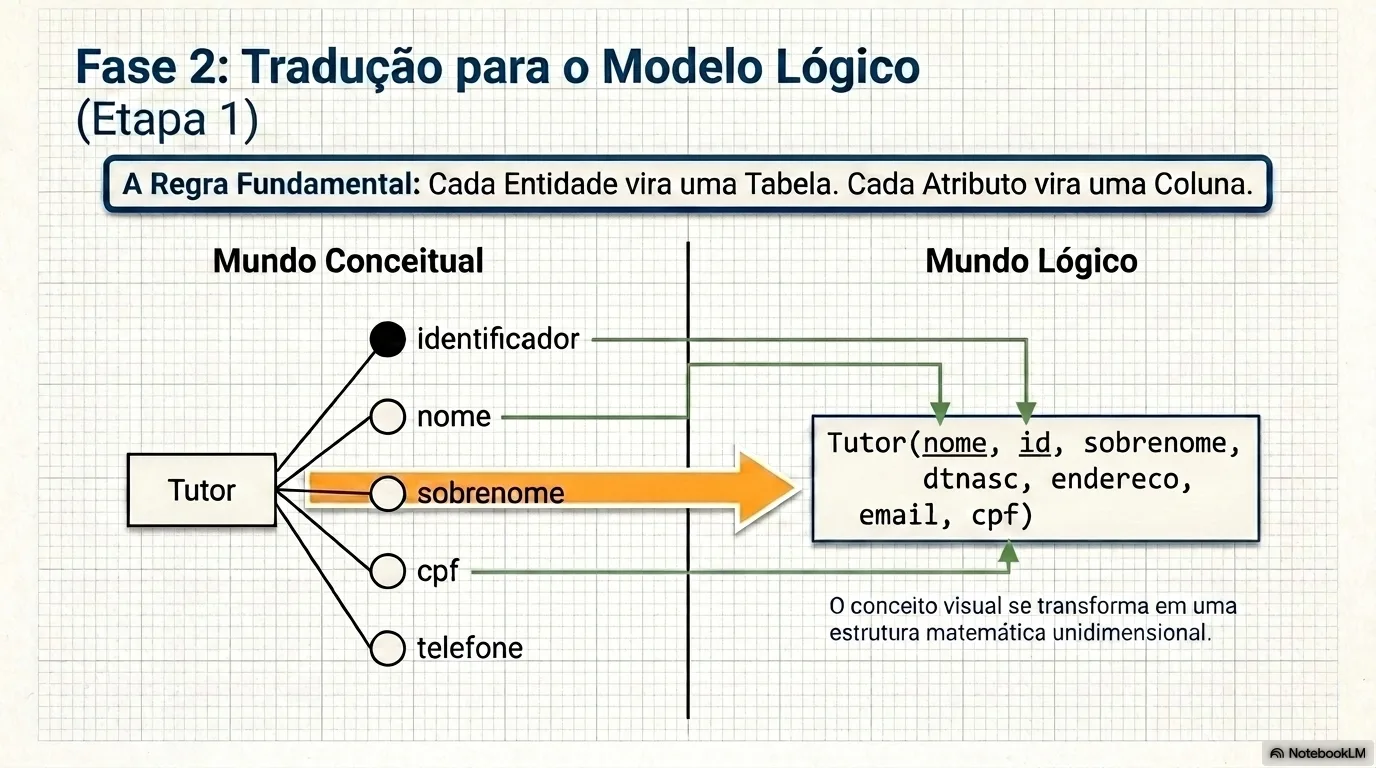

Do DER ao MER — as regras de conversão

1. Cada entidade forte vira uma tabela.
2. Cada atributo vira uma coluna com tipo de dado.
3. O atributo-chave vira a PRIMARY KEY.

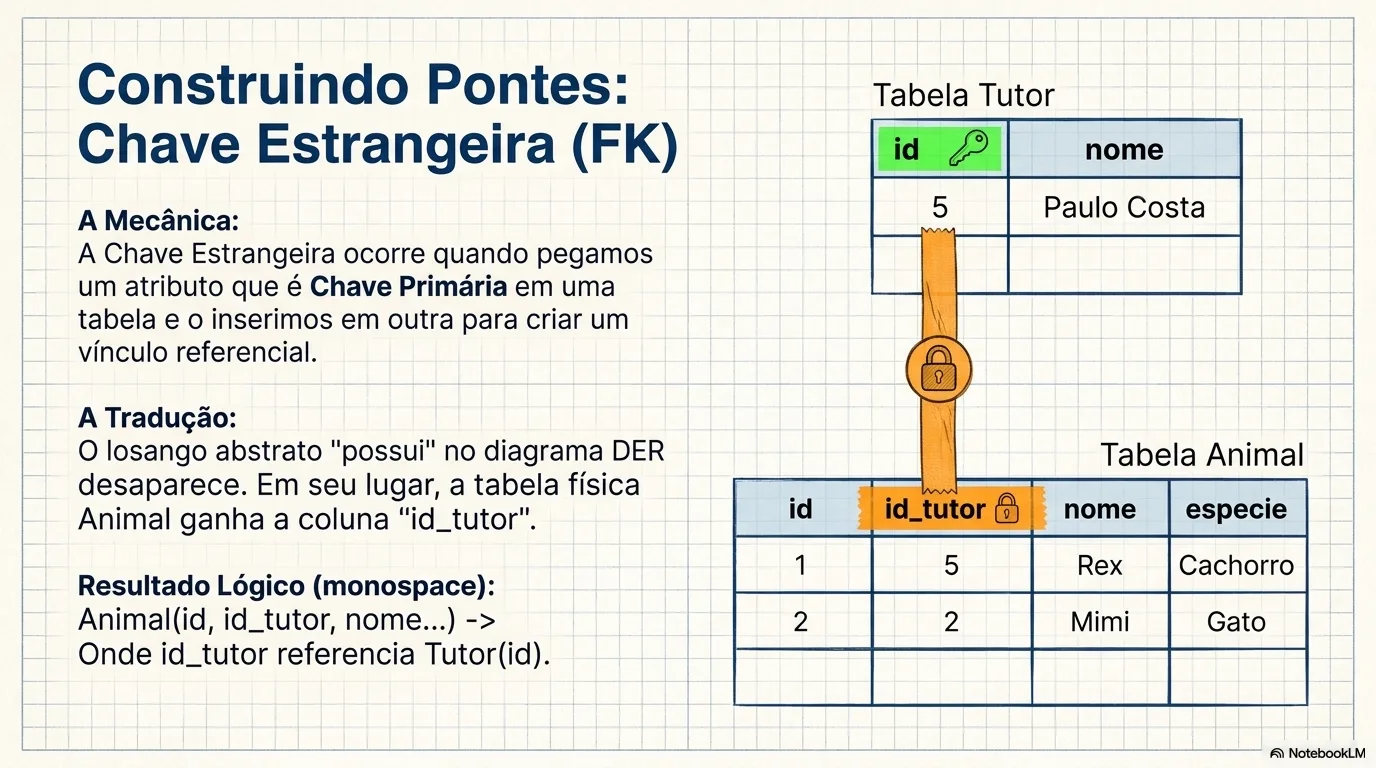

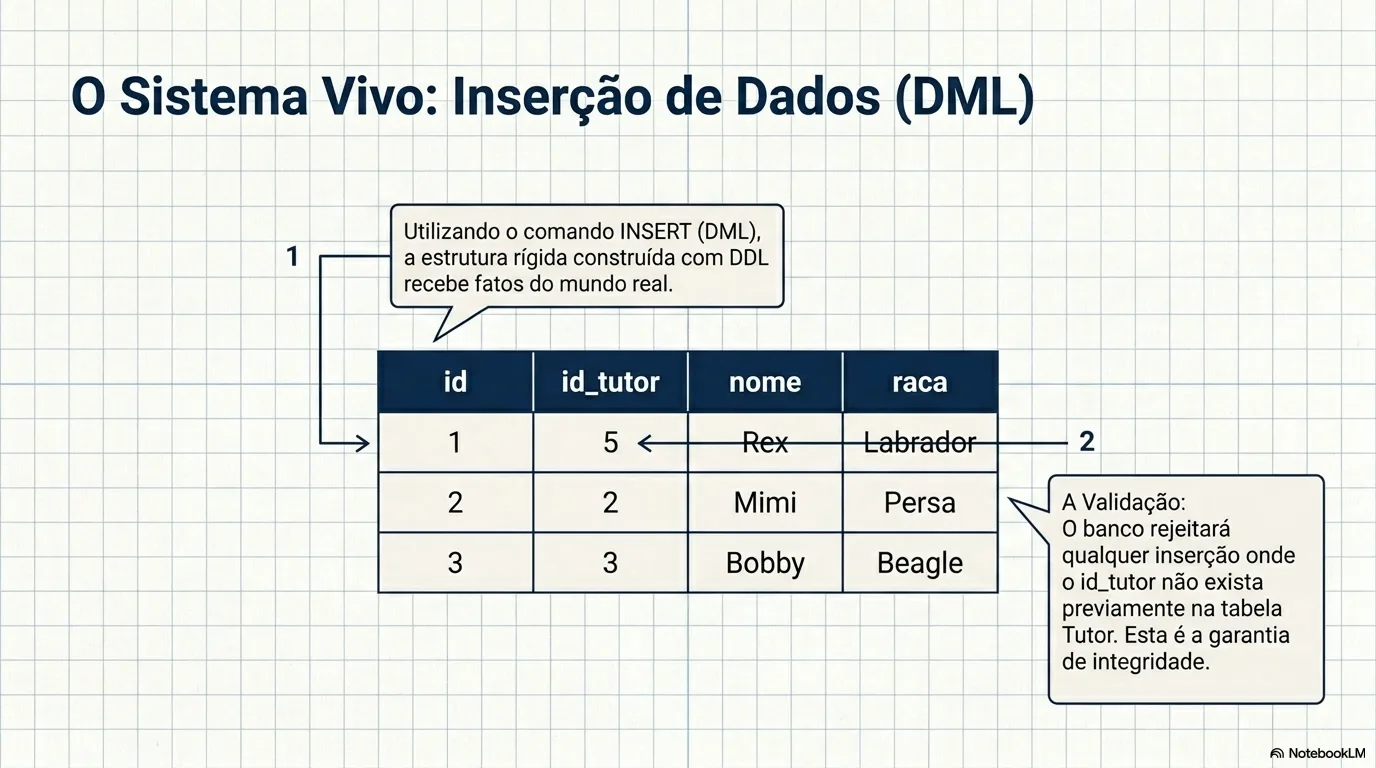

4. Relacionamentos 1:N geram uma FOREIGN KEY na tabela do lado N.

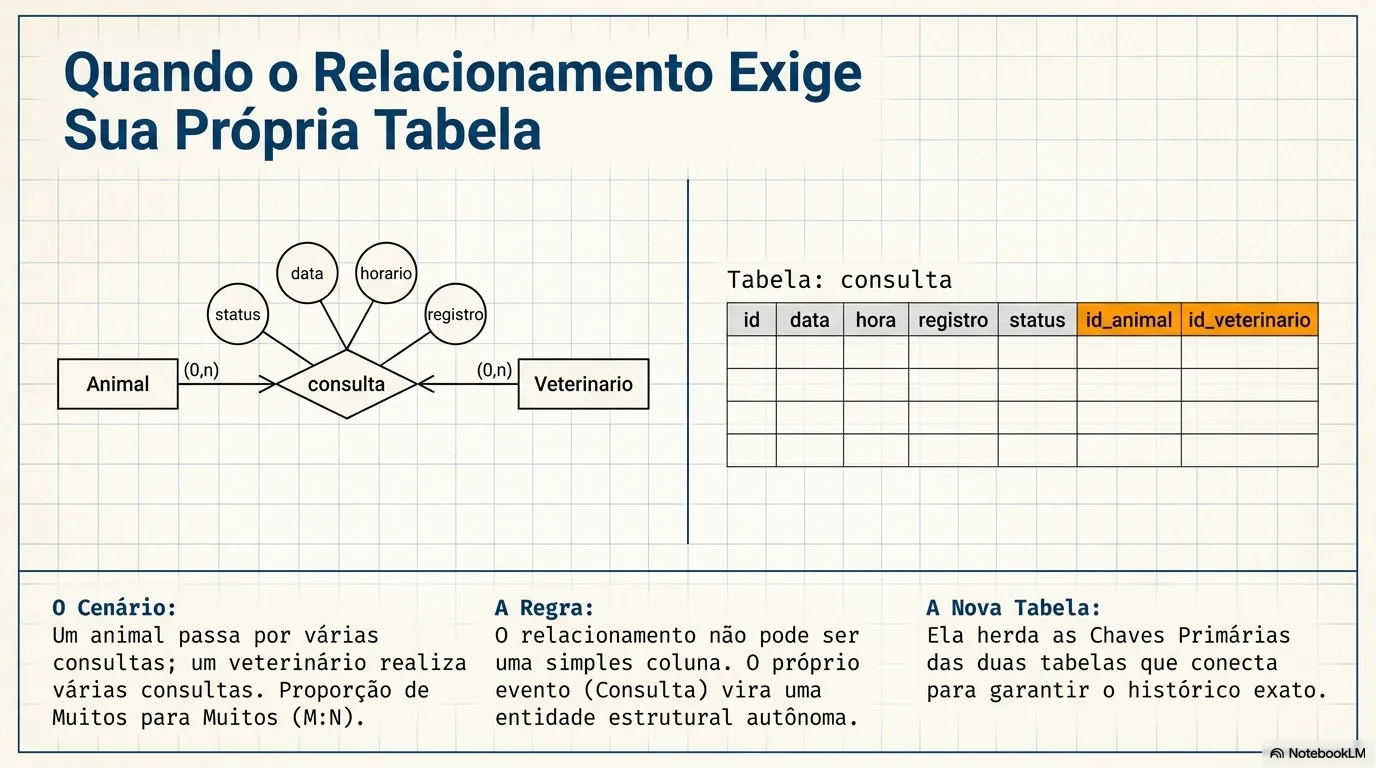

5. Relacionamentos N:N geram uma tabela associativa com as FKs de ambas as entidades.
6. Entidades fracas incorporam a PK da entidade forte como FK.

Tipos de dados mais usados

Constraints essenciais

Exemplo completo — Sistema Imobiliário

CREATE TABLE Proprietario (
  id_proprietario INT          PRIMARY KEY AUTO_INCREMENT,
  nome            VARCHAR(100) NOT NULL,
  cpf             VARCHAR(14)  UNIQUE NOT NULL,
  telefone        VARCHAR(18),
  email           VARCHAR(100) NOT NULL
);

CREATE TABLE Imovel (
  id_imovel       INT            PRIMARY KEY AUTO_INCREMENT,
  endereco        VARCHAR(255)   NOT NULL,
  tipo            VARCHAR(50)    NOT NULL,
  preco           DECIMAL(12,2)  NOT NULL CHECK (preco > 0),
  disponivel      BOOLEAN        DEFAULT TRUE,
  id_proprietario INT            NOT NULL,
  FOREIGN KEY (id_proprietario) REFERENCES Proprietario(id_proprietario)
);

CREATE TABLE Contrato (
  id_contrato  INT  PRIMARY KEY AUTO_INCREMENT,
  tipo         ENUM('venda', 'aluguel') NOT NULL,
  data_inicio  DATE NOT NULL,
  data_fim     DATE,
  valor        DECIMAL(12,2) NOT NULL,
  id_imovel    INT  NOT NULL REFERENCES Imovel(id_imovel),
  id_cliente   INT  NOT NULL REFERENCES Cliente(id_cliente),
  id_corretor  INT  REFERENCES Corretor(id_corretor)
);

Elementos do MER

O MER é constituído por três elementos básicos: entidades, atributos e relacionamentos. (Fileto, 2006: “facilitar o projeto do BD, possibilitando especificar a estrutura lógica geral do BD”)

Tipos de entidades

Tipos de atributos

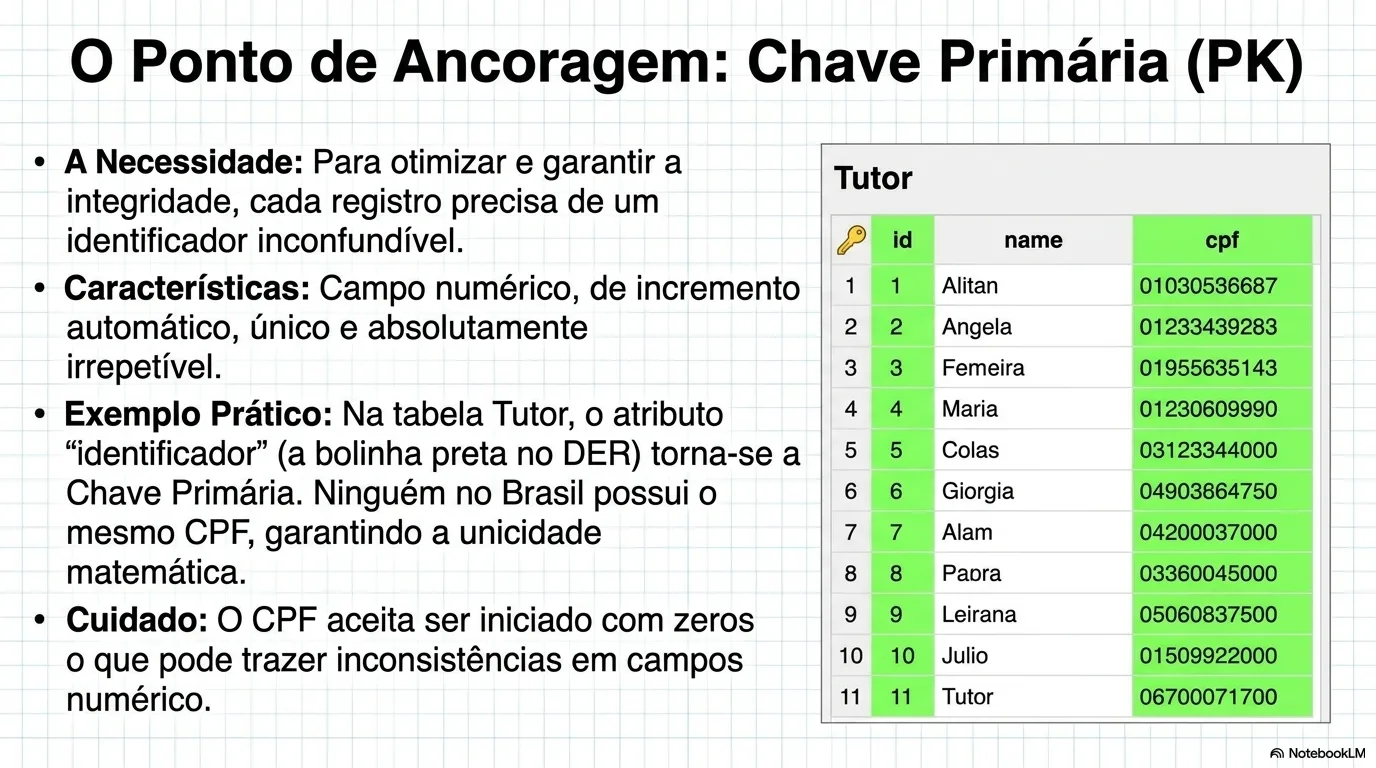

Nota: campos numéricos são preferidos como chave primária — o banco já indexa a coluna automaticamente, acelerando consultas.

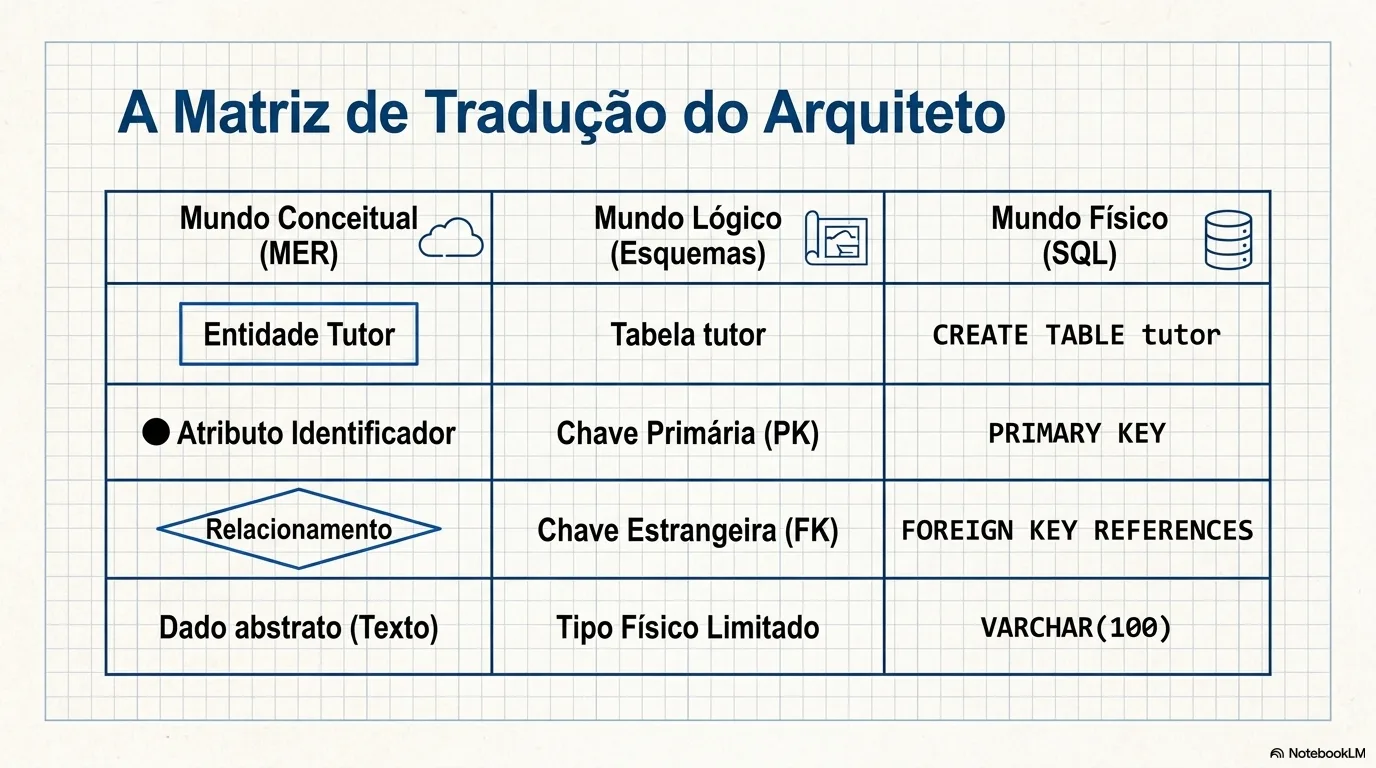

Os três níveis do MER

Conceitual

Visão abstrata e de alto nível. Define entidades e relacionamentos sem preocupação com detalhes técnicos. Linguagem do negócio.

Lógico

Adapta o modelo conceitual para BD relacional: adiciona atributos, chaves primárias e estrangeiras. Tecnologia-independente.

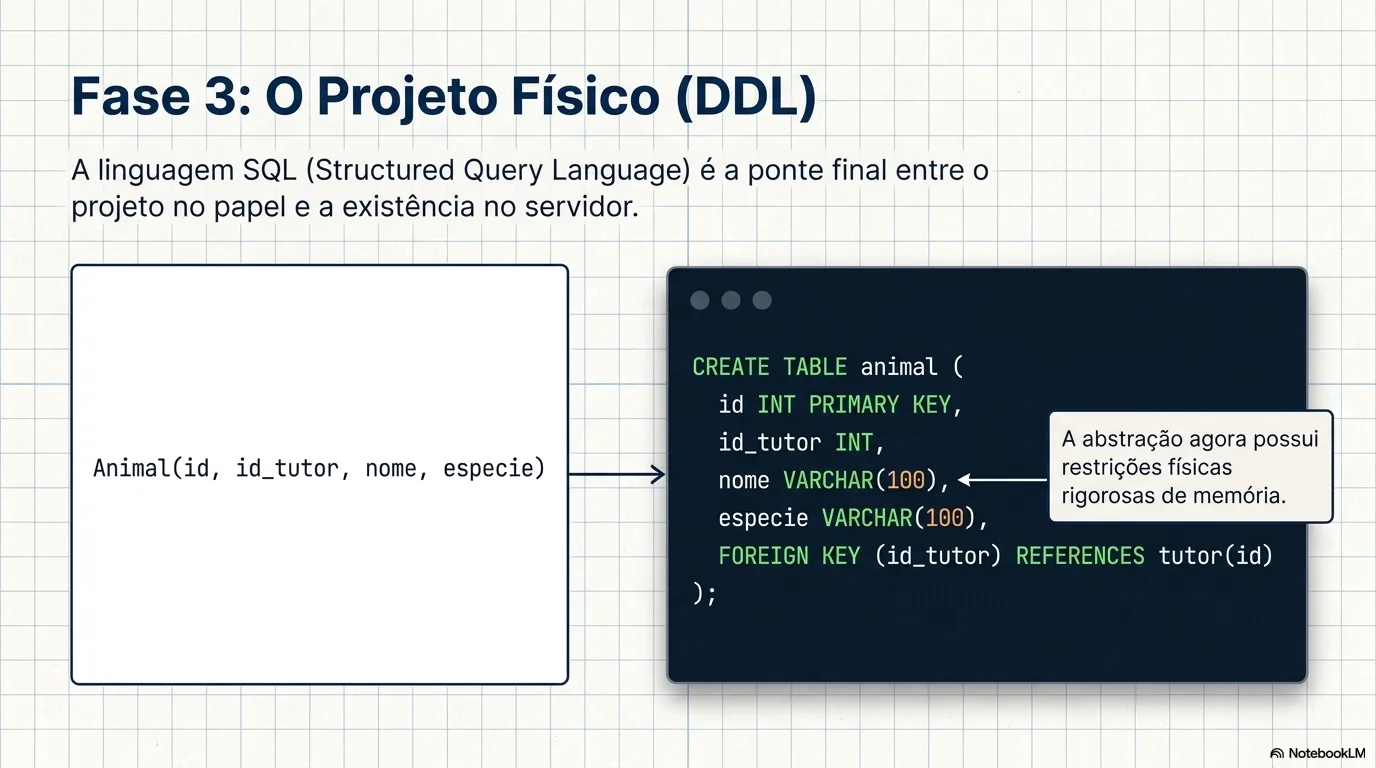

Físico

Transforma o modelo lógico em tabelas reais (SQL) em um SGBD específico, com tipos de dados, constraints e índices.

Exemplo prático — Livraria (MER do zero)

Referências bibliográficas desta UA

• Barboza, F. F. M. Modelagem e Desenvolvimento de Banco de Dados. Porto Alegre: SAGAH, 2018.
• Fileto, R. O Modelo Entidade-Relacionamento. UFSC, 2006.
