UA11 — Diagrama de Classes

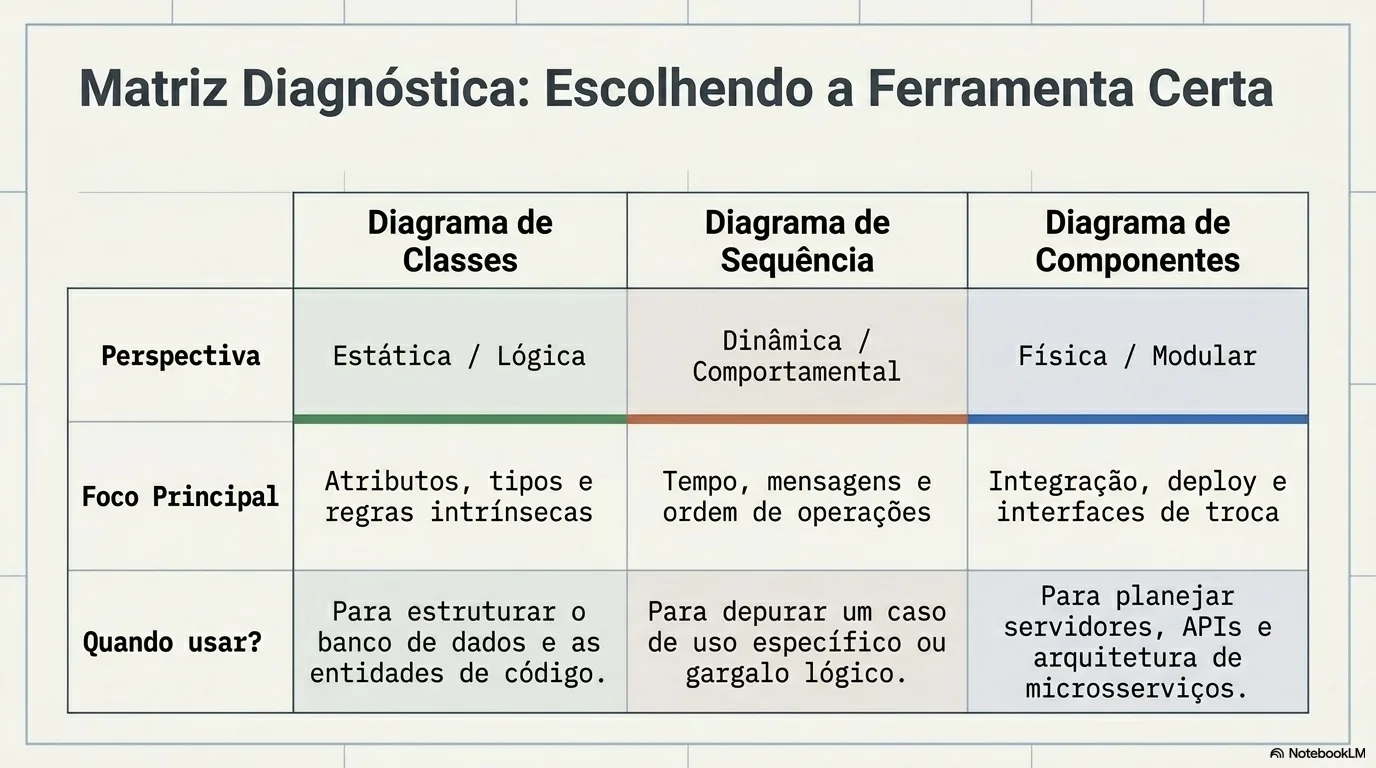

O diagrama de classes é o bloco de construção principal da modelagem OO. Representa a estrutura estática do sistema: classes, atributos, métodos e relacionamentos. É a base para os diagramas de comunicação, sequência e estados.
As três perspectivas do diagrama de classes
O diagrama de classes pode ser analisado sob três perspectivas diferentes:
Conceitual
Representação dos conceitos do domínio. Direcionada ao cliente. Não inclui detalhes de implementação.
Especificação
Foca nas principais interfaces e métodos da arquitetura. Para quem precisa entender o sistema sem ver o código.
Implementação
A mais usada. Inclui detalhes de navegabilidade, atributos completos, tipos. Voltada para o time de desenvolvimento.

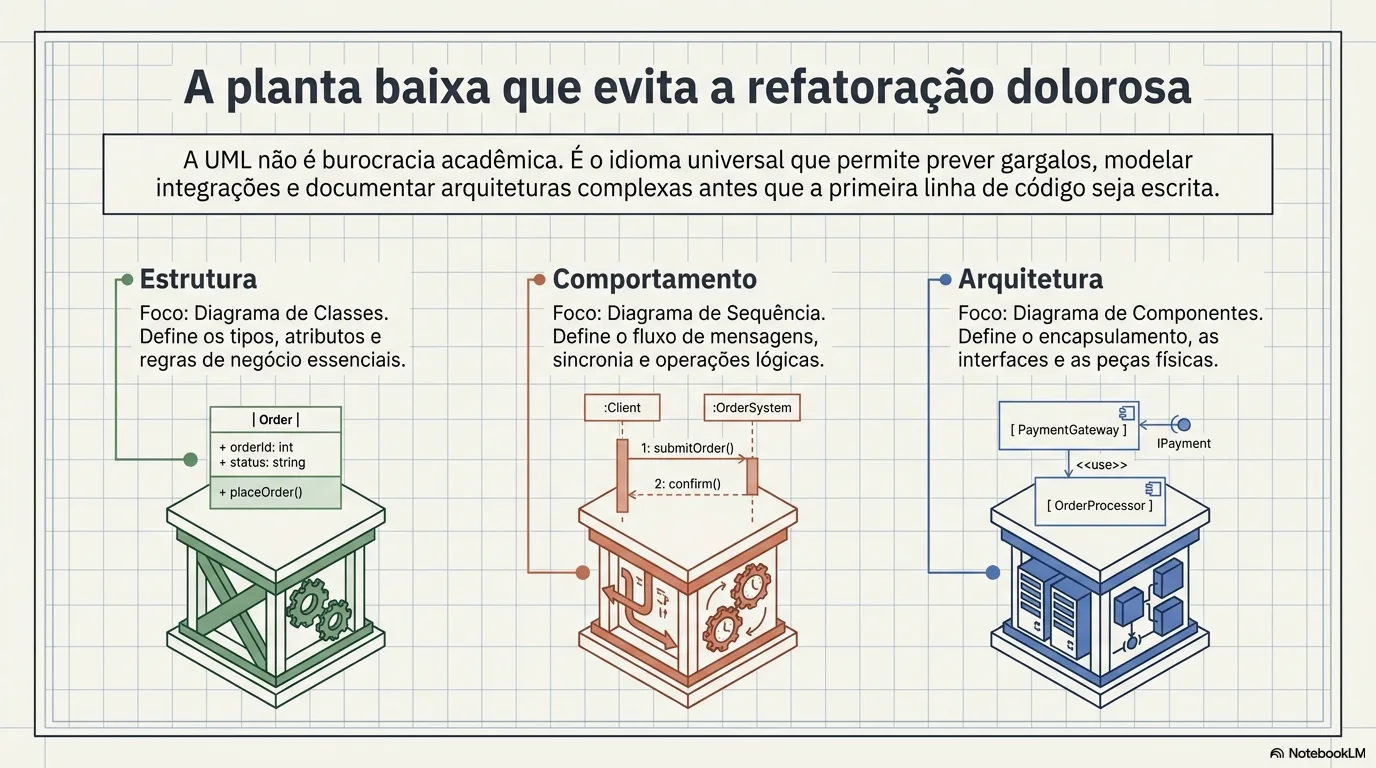

O que é uma Classe?
Classes são descrições de um grupo de objetos com papéis semelhantes no sistema. Objetos derivam de:
- Coisas: objetos tangíveis do mundo real (produto, livro, veículo).
- Papéis/funções: atores em sistemas (estudante, gerente, enfermeiro).
- Eventos: ocorrências registráveis (admissão, matrícula, venda).
- Interações: resultados de relações entre entidades (reunião, contrato).

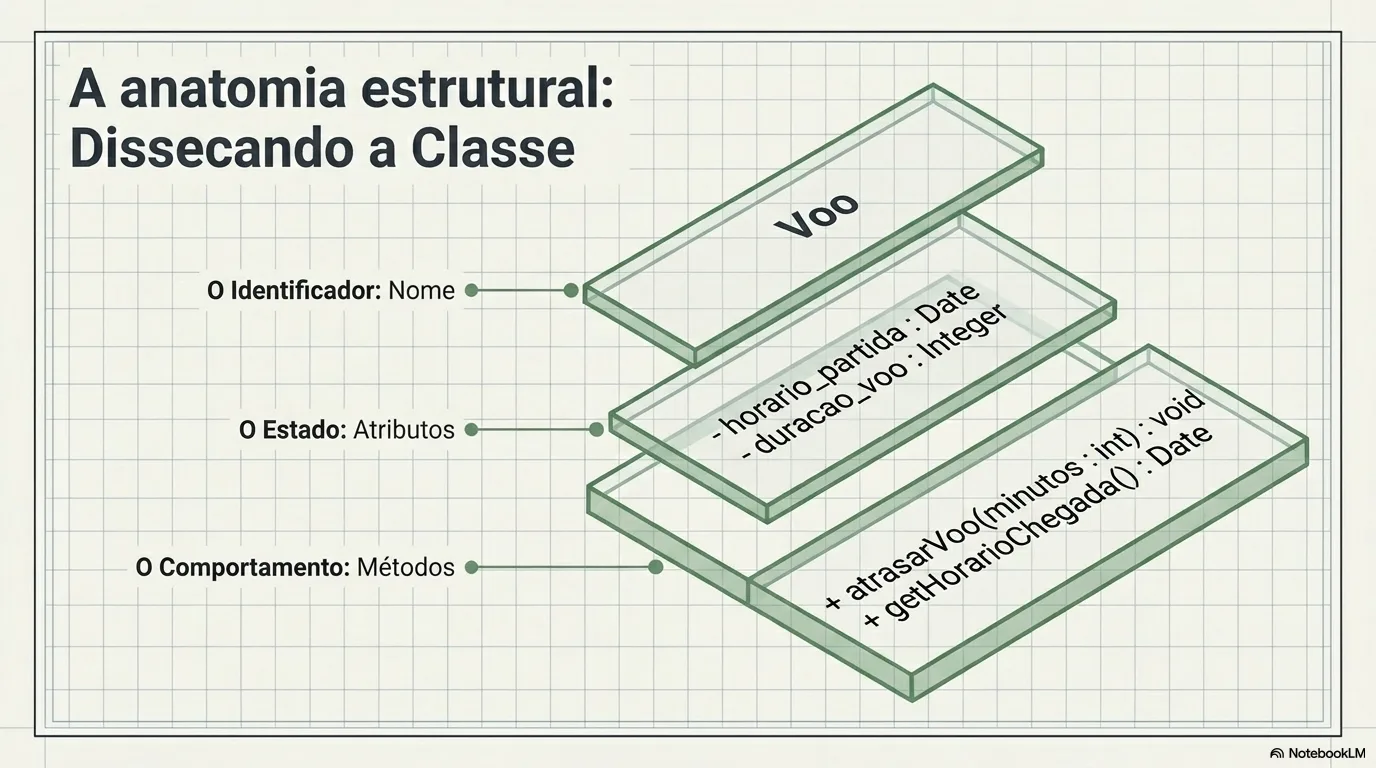

Anatomia de uma Classe UML
Uma classe é representada por um retângulo com 3 compartimentos verticais:
| Compartimento | Conteúdo | Convenção |
|---|---|---|
| Superior | Nome da classe | Negrito, centralizado, primeira letra maiúscula |
| Meio | Atributos: visibilidade nome: tipo | Alinhado à esquerda, primeira letra minúscula |
| Inferior | Métodos: visibilidade nome(params): retorno | Alinhado à esquerda, primeira letra minúscula |

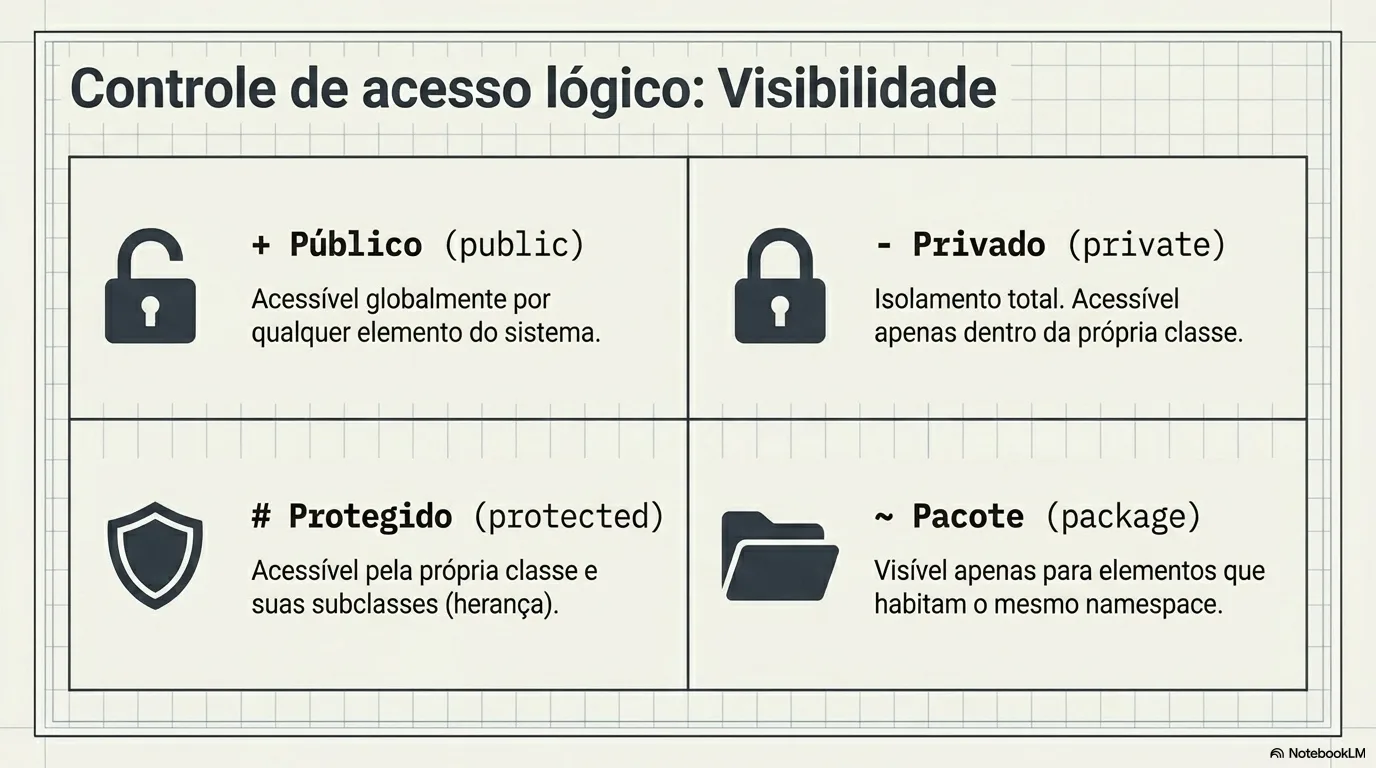

Visibilidade
| Símbolo | Visibilidade | Acessível de |
|---|---|---|
+ | public | Qualquer lugar |
- | private | Apenas dentro da própria classe |
# | protected | Classe e suas subclasses |
~ | package | Classes no mesmo pacote |

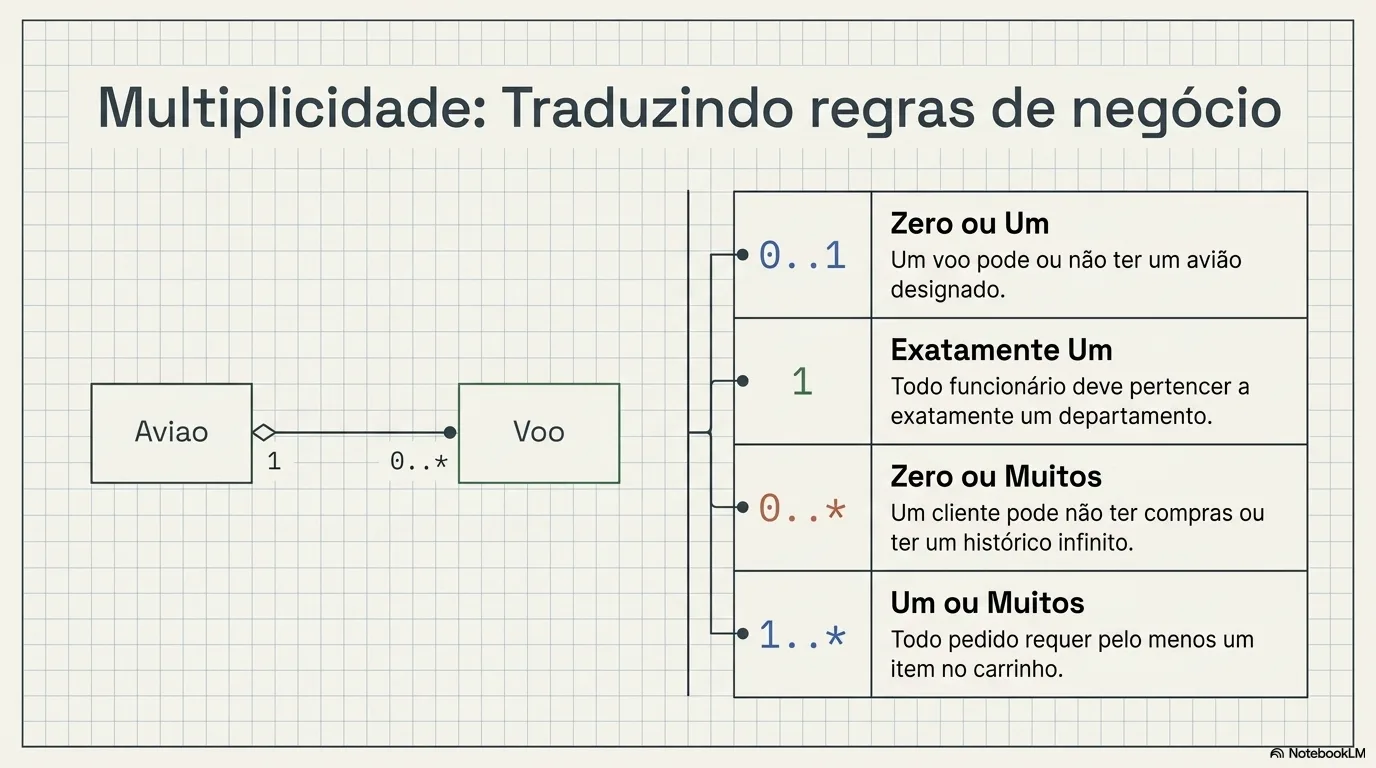

Multiplicidades
| Notação | Leitura |
|---|---|
0..1 | No máximo um (pode ser zero) |
1 ou 1..1 | Exatamente um |
0..* ou * | Zero ou muitos |
1..* | Um ou muitos (pelo menos um) |
3..5 | Entre três e cinco |
Leitura: “Um Funcionário trabalha em 0..1 Empresa” E “Em uma Empresa trabalham 0..* Funcionários”.

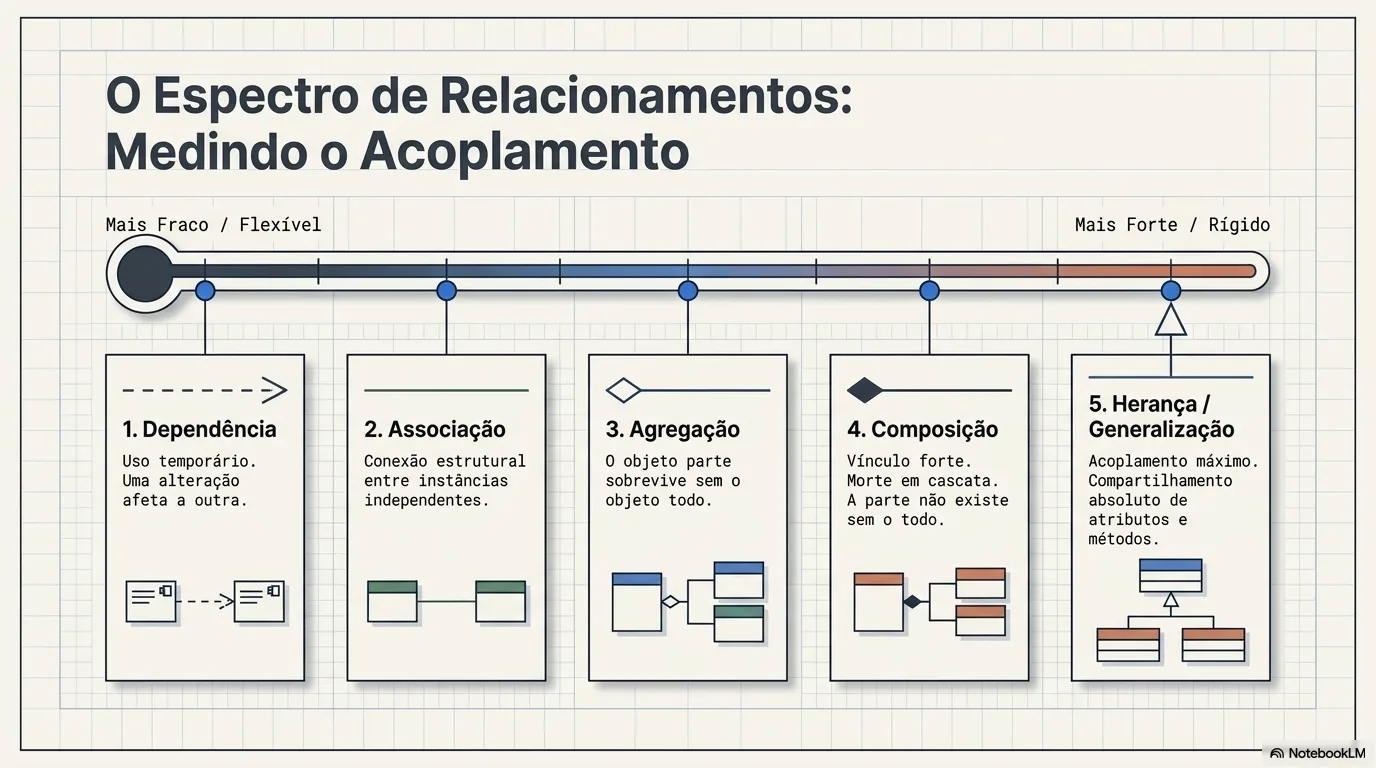

Relacionamentos
| Relação | Notação | Definição |
|---|---|---|
| Associação | Linha sólida | Relacionamento estrutural — instâncias de uma classe ligadas a outra. Pode ser bidirecional ou unidirecional. |
| Dependência | Linha tracejada com seta | Uma mudança em um elemento afeta o outro. Objeto de uma classe usa serviços de outra. |
| Generalização (herança) | Linha sólida com seta fechada | Elemento específico herda de um mais geral. Subclasses herdam todos os atributos e métodos da superclasse. |
| Agregação | Linha com losango vazio | Objeto-parte é atributo do todo, mas pode existir independentemente. |
| Composição | Linha com losango cheio | As partes só existem com o todo — são criadas e destruídas com ele. Vínculo forte (FILHA depende da PAI). |
Pacotes
Pacotes agrupam elementos semanticamente relacionados em namespaces. Ao remover um pacote, todos os seus elementos são removidos junto. Use convenção de domínio invertido: br.com.empresa.app.modulo.
Pacotes servem para dividir sistemas grandes em subsistemas, facilitando manutenção e compreensão. O nome do pacote deve expressar o propósito de suas classes.
Passos para criar um diagrama de classes
- Identificar frases nominais dos casos de uso — candidatos a classes.
- Eliminar candidatos inapropriados: redundantes, vagos, fora do escopo, simples atributos.
- Identificar os verbos — candidatos a métodos e relacionamentos.
- Validar o modelo — verificar se não há classes que prejudiquem o modelo.
Erros comuns de modelagem
- Análise excessiva de frases nominais — coletar mais classes do que o necessário.
- Nomes de classes e associações ambíguos ou incompreensíveis.
- Inserir multiplicidades antes de estabilizar a estrutura do diagrama.
- Pensar em questões de implementação durante a fase de modelagem.
N:N sempre gera uma classe associativa
Um Pedido contém vários Produtos e um Produto aparece em vários Pedidos — relação N:N. Não pode ser mapeada diretamente: gera a classe ItemPedido, que armazena os atributos da relação (quantidade, preço na data da compra).

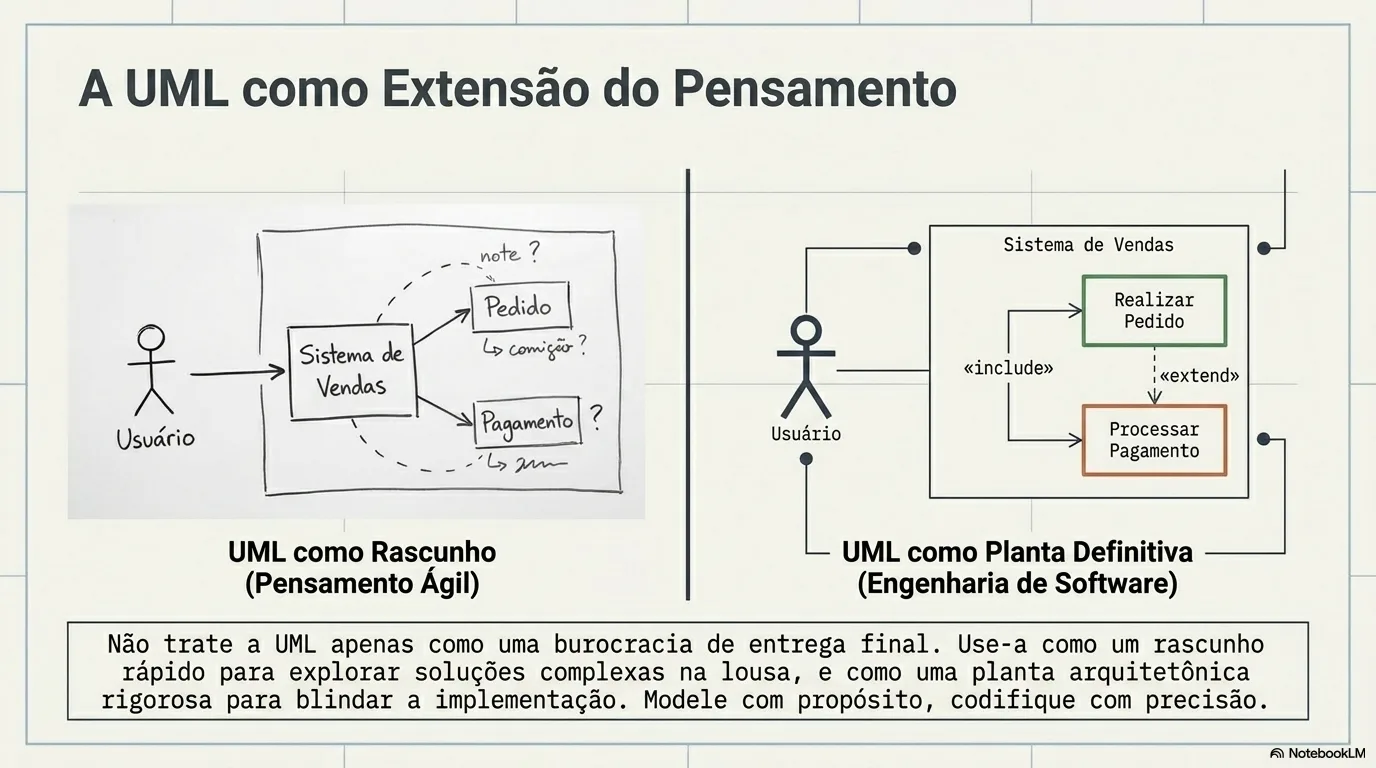

Práticas Modernas — Diagrama de Classes
- Diagramas gerados do código: plugins para IntelliJ IDEA, VS Code e Eclipse geram diagramas de classes automaticamente a partir do código Java/TypeScript. O diagrama fica sempre sincronizado.
- Mermaid classDiagram permite escrever diagramas de classes em Markdown — renderizado pelo GitHub, GitLab e Notion. Substitui ferramentas pesadas como Enterprise Architect.
- TypeScript interfaces e types são a implementação moderna de “classe abstrata” no ecossistema JS/TS — mais leves e composíveis que herança tradicional. Preferência pelo padrão composition over inheritance.
- Code reviews como design review: Pull Requests em equipes maduras funcionam como revisão do design OO — alterações em class diagrams são discutidas via diff de código, não de documentos.
Dicas para a Prova
- Diagrama de classes = representação da estrutura e relações das classes que servem de modelo para objetos.
- Classes são representadas por retângulos (não círculos, quadrados ou setas).
- Associação = relacionamentos estruturais entre instâncias; Dependência = relacionamentos de utilização; Generalização = herança.
- Multiplicidades = informam a quantidade de instâncias de objetos que uma classe pode ter em relação a outra.
- Visibilidades UML: público (+), protegido (#), privado (-) e pacote (~).
Referências bibliográficas desta UA
- LEDUR, C.L. Análise e Projeto de Sistemas, 2017.
- AMBLER, S.W. UML 2 Class Diagram Guidelines, 2016.
- BELL, D. Fundamentos básicos de UML: o diagrama de classes, IBM developerWorks, 2016.
