UA12 — Diagrama de Componentes
O diagrama de componentes descreve a arquitetura física do software: como ele é dividido em partes independentes, reutilizáveis e substituíveis, e como essas partes dependem umas das outras por meio de interfaces.
O que é um componente?
Na UML, componentes são elementos de modelo que representam partes independentes e intercambiáveis de um sistema. Um componente fornece e consome comportamento por meio de interfaces. Pode ser um módulo, biblioteca, executável, banco de dados ou qualquer unidade física do sistema.
Um sistema de software completo pode ser considerado um componente. Ao conectar interfaces fornecidas e requeridas de vários componentes, constrói-se um componente maior.
Elementos do Diagrama
| Elemento | Definição |
|---|---|
| Componente | Pedaço reutilizável de funcionalidade. Representado por retângulo com estereótipo «component». Fornece e consome comportamento via interfaces. |

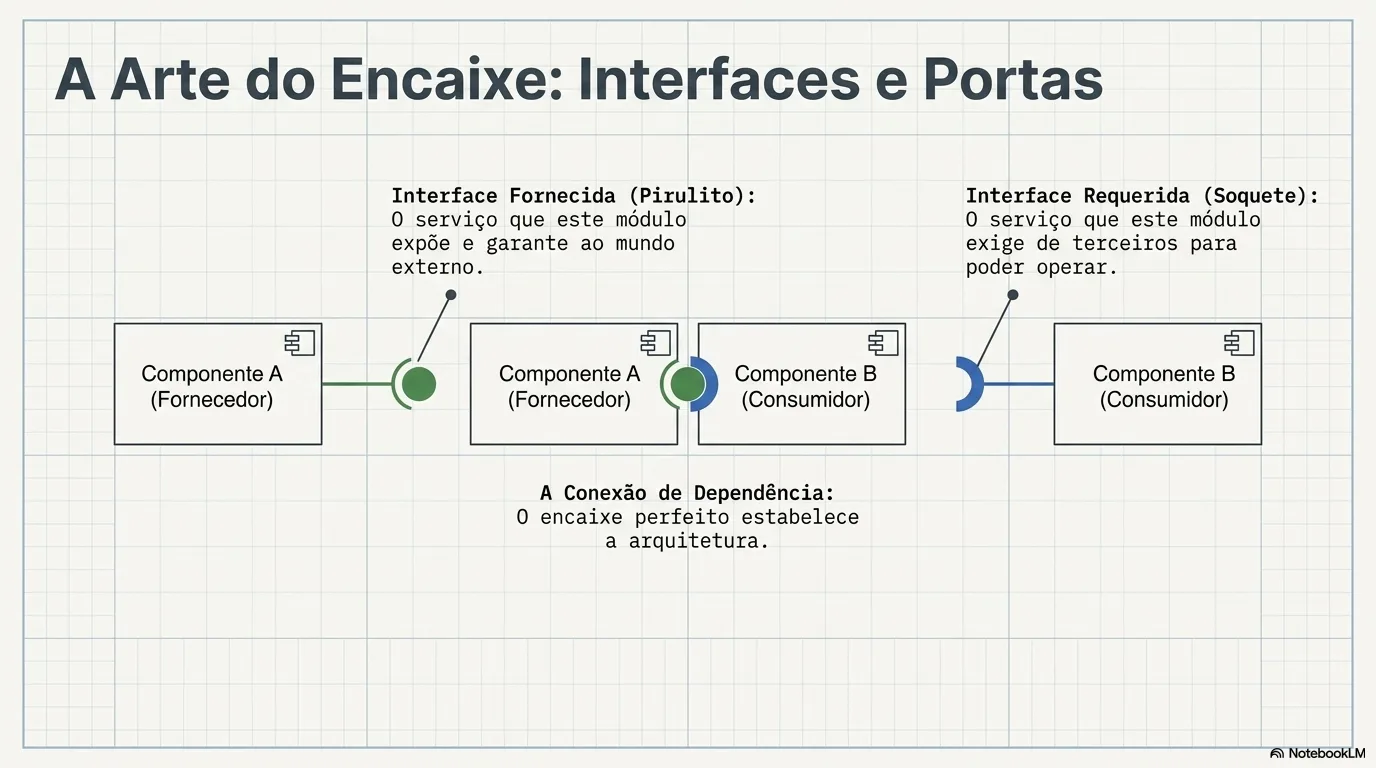

| Interface fornecida | Grupo de operações que o componente implementa (oferece). Representada por símbolo “pirulito” (bola na ponta da linha). |
| Interface requerida | Grupo de operações que o componente exige de outros. Representada por semicírculo (“soquete”). |
| Dependência | Seta tracejada indicando que uma interface requerida de um componente é satisfeita por uma interface fornecida de outro. |
| Instâncias de componentes | Entidades reais em execução no sistema. |
| Pacotes | Agrupam elementos de modelo relacionados. |
| Artefatos | Entidades físicas: arquivos executáveis, bibliotecas, código-fonte, bancos de dados, documentos. |
| Parte | Atributo de um componente cujo tipo é outro componente. Usado no design interno. |
| Assembly | Conexão entre porta de interface requerida de uma parte e porta de interface fornecida de outra. |
| Delegação | Vincula uma porta para uma interface de uma das partes do componente. |
Usos e aplicações
- Definir aspectos executáveis e reutilizáveis do sistema.
- Apresentar problemas de configuração por meio de relacionamentos de dependência.
- Representar uma visão precisa do sistema antes de fazer alterações ou melhorias.
- Descrever as peças físicas do sistema: arquivos de código-fonte, executáveis, bancos de dados, sistemas adaptáveis com balanceamento de carga.
- Modelar sistemas em qualquer linguagem ou estilo identificando partes que interagem por meio de entradas e saídas.
O principal objetivo é possibilitar a construção de artefatos para o perfil de arquitetura da solução, seja para a arquitetura técnica ou de negócios.
Notação UML 1 vs UML 2
Na UML 1, havia um ícone característico de componente (retângulo com dois pequenos retângulos laterais). Na UML 2, esse ícone foi retirado — usa-se a caixa de classe anotada com «component». Tanto a notação antiga quanto a nova são encontradas na literatura.
Componente ≠ Classe

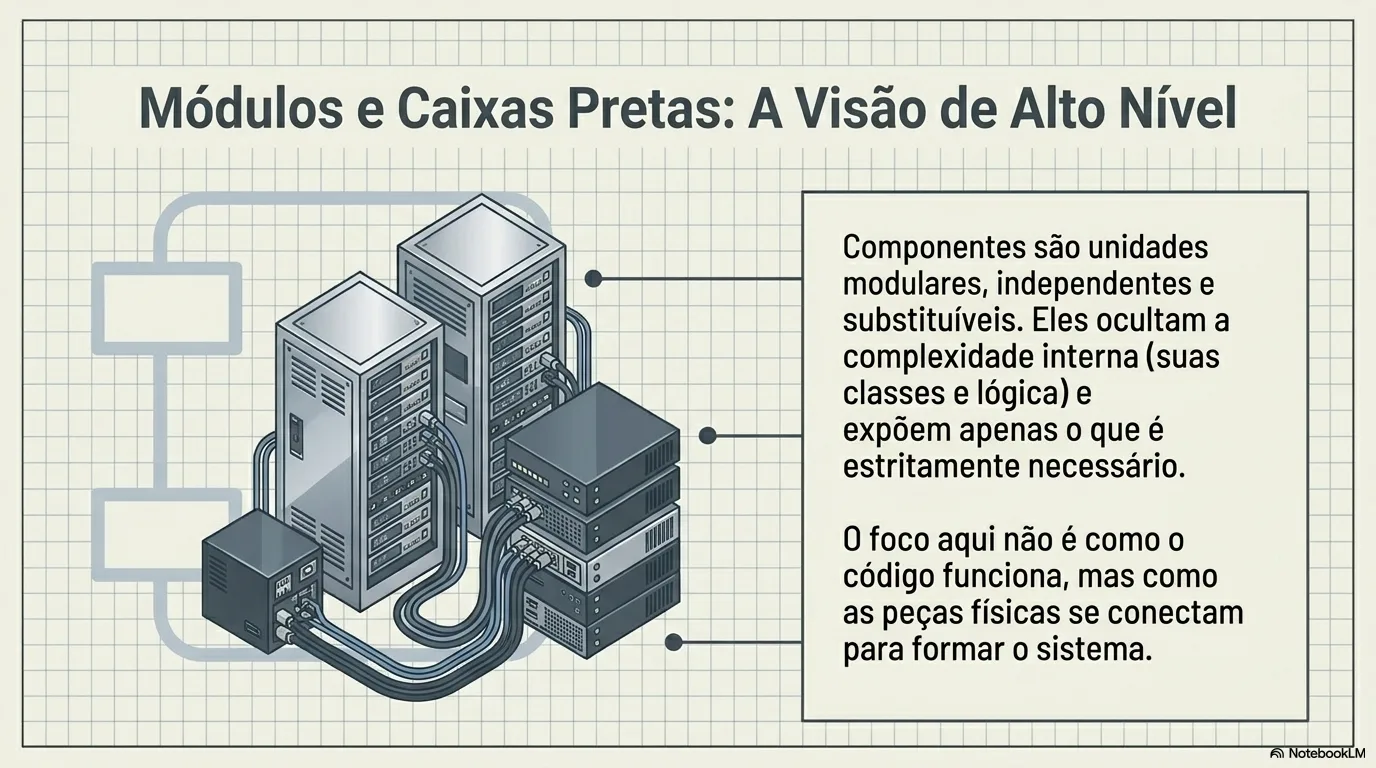

Classes representam estrutura lógica no nível do código. Componentes representam unidades físicas e deployáveis. Um componente geralmente agrupa dezenas ou centenas de classes com responsabilidade comum. Use componentes quando precisar dividir o sistema em partes independentes e mostrar relacionamentos por meio de interfaces.
Práticas Modernas — Diagrama de Componentes
- C4 Model (Simon Brown) substituiu o diagrama de componentes UML nas documentações modernas. O nível “Container” equivale ao diagrama de componentes, mas é mais intuitivo e adotado por equipes ágeis.

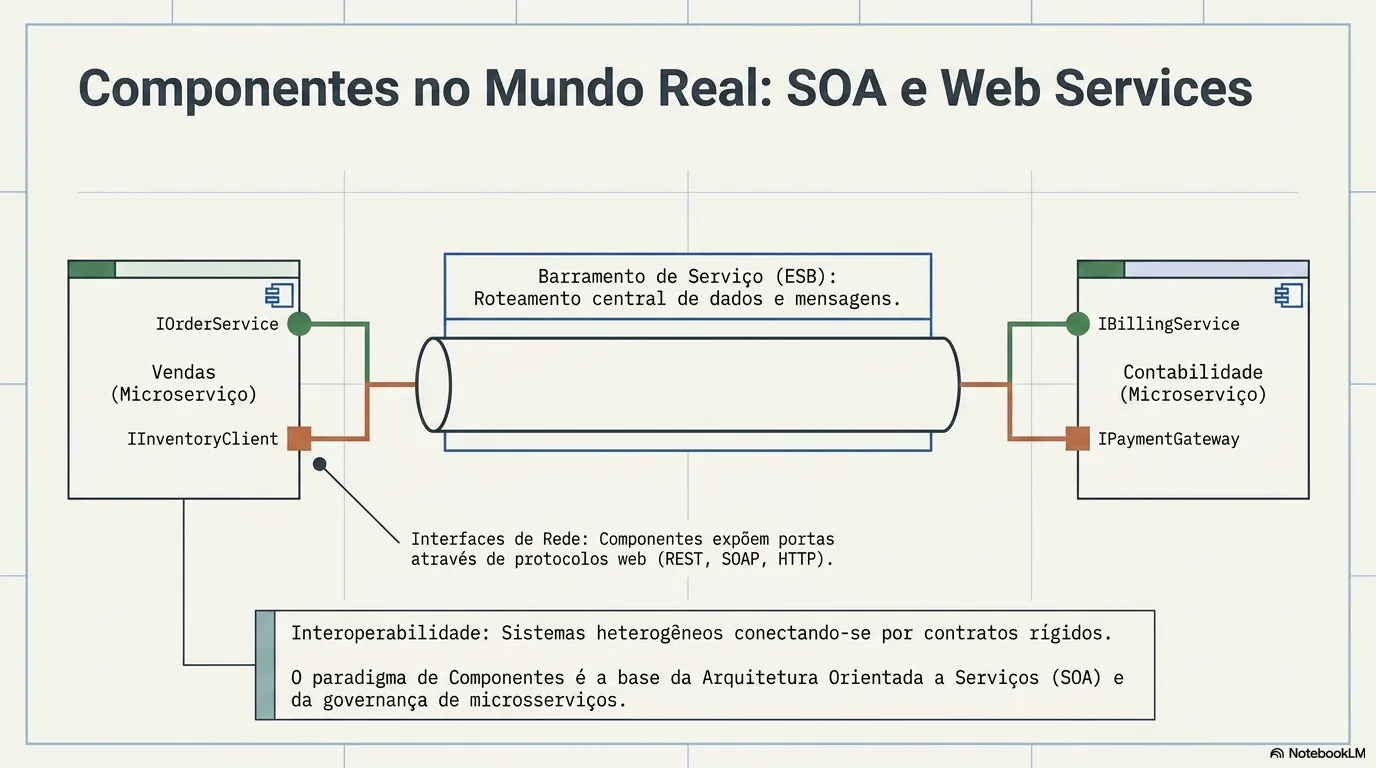

- Service Mesh (Istio, Linkerd) é a implementação moderna de “interfaces entre componentes” em microsserviços — gerencia comunicação, observabilidade e segurança entre serviços em Kubernetes.
- API Contracts (OpenAPI/AsyncAPI) substituem as “interfaces fornecidas e requeridas” do diagrama de componentes: especificam contratos entre serviços de forma legível por máquina e humanos.
- IaC (Infrastructure as Code) com Terraform ou CDK descreve os componentes de infraestrutura como código — o diagrama de deployment é gerado automaticamente a partir da definição de infra.
Dicas para a Prova
- Diagrama de componentes: descreve componentes, interfaces e suas dependências; reutilizáveis e substituíveis.
- Elementos: componentes, instâncias, pacotes, artefatos, interfaces e relacionamentos.
- Objetivo principal (Ambler): possibilitar a construção de artefatos para o perfil de arquitetura da solução.
- Interface: elemento que define conjuntos de operações que outros elementos (classes ou componentes) devem implementar.
- Peças físicas descritas pelo diagrama: arquivos executáveis, código-fonte, bancos físicos e sistemas adaptáveis com balanceamento de carga.
Referências bibliográficas desta UA
- LEDUR, C.L. Análise e Projeto de Sistemas, 2017.
- AMBLER, S.W. The Object Primer, 3ª ed., 2004.
- PRESSMAN, R.S.; MAXIM, B.R. Engenharia de Software, 8ª ed., 2016.
